Aumente as operações com tags LF de longo alcance hoje
Apr 13, 2026
Deixe um recado
Provavelmente já lhe disseram que se a sua aplicação precisar de leituras superiores a 10 centímetros, você deverá mudar para UHF. Esse conselho é válido em cerca de 70% das vezes,-mas os outros 30% envolvem ambientes onde UHF simplesmente não funciona: linhas de estampagem cercadas por ferramentas de aço, portões de gado com passagem de animais molhados ou sistemas de acesso legados onde a destruição da infraestrutura de 125 kHz não vale o custo.
Esta peça é para esses 30%. Veremos o que realmente estende a distância de leitura em baixa frequência, onde a física cria limites rígidos e os erros de implantação que vimos drenam os orçamentos do projeto sem resolver o problema principal. Se sua especificação exige leituras de 60 cm a 1 metro em um ambiente exposto a metais-pesados ou fluidos-, os detalhes abaixo confirmarão que LF é o seu caminho ou evitarão que você perca três meses tentando fazê-lo funcionar onde não funciona.
A física em uma frase-e por que ela não conta toda a história

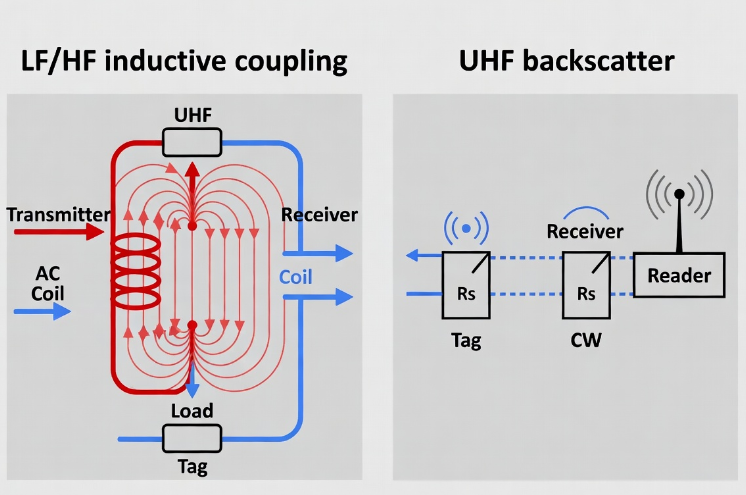

O RFID de-baixa frequência transfere energia por meio de acoplamento indutivo em vez de radiação eletromagnética, e é por isso que as tags passivas padrão atingem cerca de 10 cm. Mas essa é a linha de base, não o teto.
O teto depende de três variáveis que interagem de maneiras que a folha de especificações não mostra: diâmetro da antena do leitor, área da bobina da etiqueta e fator Q do circuito ressonante. Nossa equipe de engenharia fez uma comparação no ano passado usando o mesmoChip EM4200em três tamanhos de bobina. Uma bobina circular de 45 mm atingiu 24 cm em nossa bancada; escalar para uma bobina retangular de 97 mm aumentou para 41 cm; mas dobrar novamente para um formato de 200 mm adicionou apenas mais 18 cm. Os retornos decrescentes são definidos quando a bobina se aproxima do limite-do campo próximo da antena do leitor.
Leitores especializados de 125 kHz projetados para acesso em veículos-como a série Promag GP90-reivindicam 90 cm com cartões ISO e até 130 cm com cartões grandescredenciais em conchasob alimentação de 18-19V. Sistemas de identificação animal em 134,2 kHz seguindoISO 11784/11785 documentaram leituras além de 2 metros em ambientes controlados, embora essas configurações usemantenas de loopembutido em estruturas de portão que não cabem na maioria das áreas industriais.
Se a LF pode ir mais longe não é a questão-ela pode. Se a geometria da antena e o formato da etiqueta que o levam até lá se adequarão à sua implantação é onde a maioria dos projetos dá errado antes mesmo de começar.
Três caminhos técnicos-e uma estrutura de decisão que realmente funciona
Se você precisar de leitura passiva de tags LF a 50 cm ou mais, você está escolhendo entre três abordagens. Veja como orientamos os clientes nessa decisão.
Antenas leitoras superdimensionadas continuam sendo o carro-chefe para a maioria das implantações industriais de tags LF de longo alcance.
Diâmetros de loop de 300–500 mm geram campos mais fortes que alcançam mais longe. Nós os implantamos para identificação de veículos em um centro de distribuição em Guadalajara.-loops-loops embutidos sob a calçada, leitores compatíveis com GP90-e etiquetas padrão em formato de concha nos pára-brisas. Distância de leitura: 95 cm de forma confiável, 110 cm em condições ideais. O problema: o tamanho da antena raramente cabe em gabinetes-de controle de acesso padrão, e você precisa de valores Q acima de 100 para evitar o desperdício de energia na forma de calor. Esse caminho funciona quando você controla a infraestrutura e pode construir de acordo com o tamanho da antena. O custo por etiqueta permanece na faixa de US$ 0,35–0,80, dependendo do formato; a despesa real é a instalação do leitor.
Tags semi{0}}passivasinverter a estrutura de custos.
Eles incorporam uma bateria para alimentar a lógica do chip, mas ainda dependem do campo do leitor para retroespalhamento. Nossos testes internos mostram uma extensão de intervalo de 35 a 45% em comparação com equivalentes passivos no mesmo leitor,-mas o custo por{4}}tag salta para US$ 1,50 a 3,50, dependendo da classificação do gabinete. A vida útil da bateria dura de 5 a 7 anos em ciclos de trabalho típicos (uma leitura por minuto, 8 horas/dia), mas diminui mais rapidamente em armazenamento frio ou em aplicações de{11}}ciclo alto.
Esta é a regra de decisão que usamos internamente, com base na modelagem de custos em cerca de 40 projetos desde 2021:se o consumo mensal de tags for inferior a 300 unidades e o requisito de distância de leitura for inferior a 80 cm, antenas superdimensionadas quase sempre ganham no custo total. Acima de 300 unidades/mês com leituras além de 1 metro, execute uma comparação de TCO de três-anos entre tags semi{6}}passivas e adicione mais pontos de leitura com tags passivas.Essa matemática muda dependendo do custo de mão de obra para instalação do leitor.
Existem beacons LF ativos, mas raramente fazem sentido para tarefas de identificação.
Transmissores-alimentados por bateria que iniciam a comunicação podem exceder 10 metros, mas nesse ponto você não está realmente fazendo "LF RFID" no sentido tradicional-a maioria desses sistemas usa sinais de ativação-LF emparelhados com canais de dados de{4}}frequência mais alta. Nós os citamos para rastreamento de veículos de mineração onde o UHF não conseguiu penetrar no corpo de minério, mas para identificação industrial padrão, as despesas gerais de manutenção geralmente matam o caso de negócios.
Se você estiver avaliando tags de intervalo- estendido LF para implantação em massa, a página do produto não informará qual caminho se adapta ao seu site. O meio ambiente irá.
Quando LF supera UHF-e o único cenário em que isso não acontece
Em ambientes saturados com metal ou líquido, a identificação de{0}alcance estendido LF mantém a confiabilidade de leitura que o UHF tem dificuldade em igualar. A física: sinais UHF de 860–960 MHz são refletidos em superfícies condutoras e absorvidos em materiais ricos em água-; Os campos magnéticos LF passam com muito menos atenuação.
Implantamos tags LF para um fornecedor automotivo de nível{1}}1 da América do Norte que rastreia painéis de carroceria pintados por meio de um transportador de aço em forno de cura, umidade em primer não curado, o desafio completo. Taxa de leitura incorreta: 0,08%. O piloto UHF anterior não conseguiu ficar abaixo de 4% devido a reflexos. Para essa aplicação, a LF era a única escolha viável.
Uma exceção digna de nota: UHF de grande-formato em-etiquetas de metal melhoraram significativamente. Se suas superfícies metálicas forem planas, uniformes e você puder garantir uma orientação consistente das etiquetas, produtos como a série Xerafy PICO ou Confidex Ironside agora se aproximam da confiabilidade LF, oferecendo leituras de 3 a 5 metros. Vimos isso funcionar no rastreamento de paletes, onde a etiqueta é sempre montada no mesmo local. Não funciona quando as tags se movem de forma imprevisível em relação ao leitor-que descreve a maioria dos cenários de criação de gado e de linha de montagem-.
A avaliação honesta: soluções de{0}leitura estendida de LF ocupam uma banda específica de-0,5 a 2 metros, ambientes de RF hostis, aplicações onde a sensibilidade do custo por{4}}tag é inferior ao custo de infraestrutura por leitor. Fora dessa banda, o UHF geralmente vence. Dentro dele, o UHF geralmente falha. Saiba em qual faixa seu projeto se enquadra antes de especificar qualquer coisa.
Falhas de implantação que realmente depuramos
O erro mais caro em projetos RFID de longa distância-de LF não é comprar o hardware errado-é instalar o hardware correto incorretamente. Aqui estão três padrões de falha que fomos chamados para corrigir.
Leituras fantasmas de leitores sobrecarregados mataram um projeto logístico de Monterrey antes de nos envolvermos.O integrador passou três semanas solucionando problemas de inventário fantasma. O leitor foi configurado para saída legal máxima, estendendo o campo muito além da zona de leitura pretendida e coletando etiquetas em pistas adjacentes. Nossa correção levou duas horas: redução de potência para 60% (cerca de 18 dBm), adição de painéis absorvedores de RF nos limites da zona. Contra-intuitivo, mas com menor consumo de energia produziu dados mais limpos.
O alcance{{0}validado pelo laboratório não sobrevive ao contato com estruturas de aço.Um leitor montado a 30 cm de uma viga de aço pode perder metade do seu alcance efetivo devido a correntes induzidas que perturbam a geometria do campo. Agora exigimos pesquisas pré-no local da implantação com um analisador de espectro para qualquer projeto que envolva estruturas metálicas. Não é opcional-é a diferença entre um sistema que funciona no primeiro dia e outro que precisa de duas rodadas de reposicionamento após entrar-no ar.
Leituras brutas canalizadas diretamente paraWMSdestruir a precisão dos dados.Sem a filtragem de middleware, a-remoção de duplicatas, os limites-de tempo de permanência e a precisão-da desduplicação baseada em zona-geralmente ficam abaixo de 75%. Nas três integrações de LF-para-WMS que auditamos nos últimos dois anos, a precisão da linha de base antes da filtragem variou de 68% a 79%. O hardware funcionou bem; a integração do software não.
Se você estiver adquirindo etiquetas LF de longo alcance de um novo fornecedor, pergunte como eles lidam com esses cenários. Um fornecedor que vende apenas etiquetas e indica outro lugar para ajuste do leitor ou suporte de integração está entregando as peças sem as instruções de montagem.
Selecionando hardware sem pagar a mais
Para aquisição em massa de tags de leitura- estendida de 125 kHz, a folha de especificações é menos importante do que o contexto de implantação. Uma etiqueta classificada para 80 cm em um acessório de bancada pode fornecer 40 cm em uma planta de estampagem cercada por aquecedores por indução.
Aqui está o que dizemos aos clientes para fazerem antes de se comprometerem com pedidos de grande volume.
Exija validação específica-do aplicativo.Peça ao fornecedor para testar seus materiais reais-ou, no mínimo, materiais com condutividade e espessura semelhantes. Se eles não puderem fornecer uma curva de distância-de leitura sob suas condições, isso é um sinal de alerta.
Calcule o custo total do sistema, não o preço unitário.Os cartões clamshell com bobinas maiores custam mais por unidade, mas podem permitir o uso de menos leitores. Etiquetas de disco epóxi para montagem-em metal adicionam outro nível de custo, mas eliminam a necessidade de hardware espaçador. A etiqueta mais barata por unidade raramente é o sistema mais barato implantado.
Verifique as certificações em relação ao seu ambiente.FCC Parte 15 e CE são referência. As implantações industriais precisam cada vez mais de gabinetes IP67/68 para leitores e resistência química para etiquetas expostas a refrigerantes ou agentes de limpeza. Cortar atalhos aqui transforma um projeto de capital em um item de linha de substituição recorrente.
Mantemos estoque dos formatos mais comuns de 125 kHz e 134,2 kHz para aplicações industriais. Se você quiser realizar uma verificação de viabilidade com sua equipe de engenharia, envie-nos os parâmetros da sua aplicação-tipo de material, distância de leitura necessária, volume mensal, condições ambientais-e elaboraremos uma recomendação de caminho com comparação de custos de três{5}}anos em 48 horas.Solicite uma consulta técnica →
Perguntas frequentes
P: Que faixa de leitura posso esperar realisticamente das tags LF passivas?
R: As tags de cartão-ISO padrão atingem de 60 a 100 cm com leitores otimizados; formatos de concha superdimensionados podem exceder 130 cm. Mas esses números pressupõem condições ideais-a proximidade do metal e a orientação da etiqueta podem reduzir o alcance efetivo em 40–50%. A única maneira de conhecer sua gama é testando seus materiais reais.
P: As etiquetas LF funcionam de maneira confiável em superfícies metálicas?
R: Melhor do que UHF na maioria dos casos, porque os campos magnéticos de baixa frequência penetram em metais não-ferrosos com atenuação mínima. Mas grandes superfícies ferrosas ainda podem criar distorção de campo. Para montagem em-metal, solicite etiquetas com espaçadores-integrados ou suporte de ferrite.
P: Como as tags LF semi{0}}passivas se comparam às opções totalmente passivas?
R: O semi-passivo amplia o alcance em 35 a 45% em nossos testes, mas custa de 3 a 5 vezes mais por tag e requer gerenciamento do ciclo de vida da bateria. O ponto de equilíbrio depende da-densidade do ponto de leitura e dos custos de mão de obra-. Podemos fazer a comparação para seu layout específico se você nos enviar os parâmetros do site.
